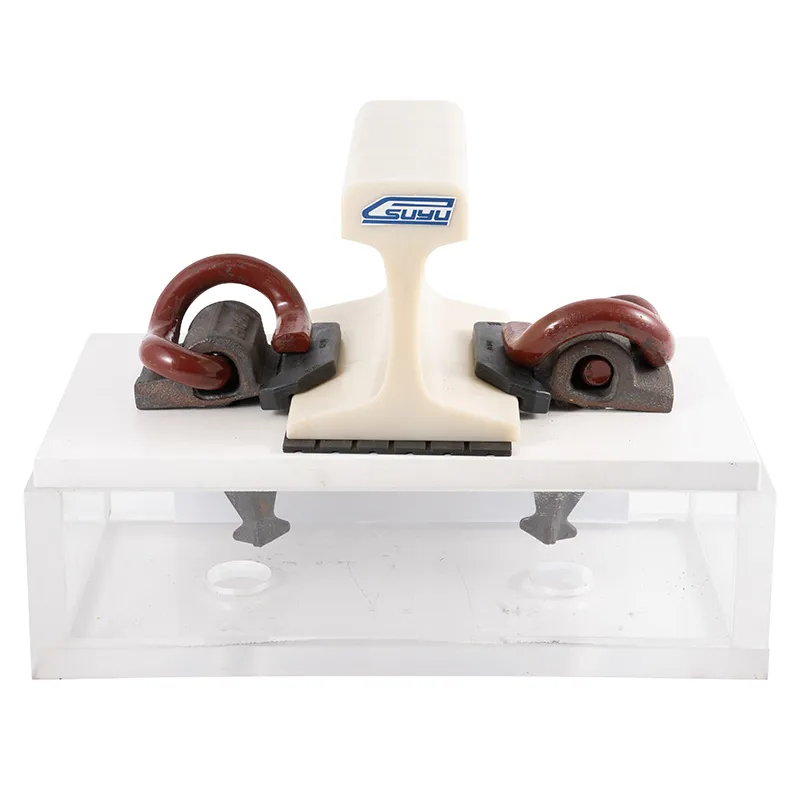

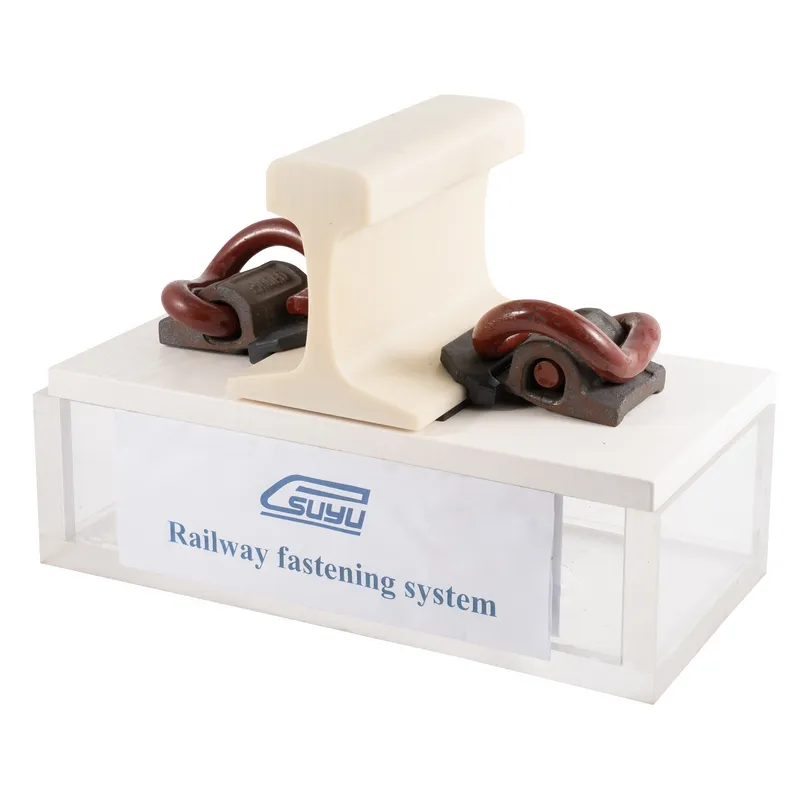

Le système de fixation de rail E-clip est une solution largement adoptée pour sécuriser les voies ferrées, avec des attaches E-clip ainsi que des patins en fer ou des raccords intégrés qui relient les rails aux traverses. Sa conception absorbe et disperse efficacement les vibrations et les forces de choc des opérations ferroviaires, garantissant que les rails restent solidement fixés et empêchant le desserrage ou le mouvement des voies. Adapté aux trains à grande vitesse, aux trains lourds et aux systèmes ferroviaires à grande vitesse, le système E-Clip est connu pour sa fiabilité et ses performances dans divers environnements ferroviaires, y compris ceux à fort trafic et dans des conditions météorologiques extrêmes.
Sa conception simpliste facilite l'installation et la maintenance, ce qui contribue à sa popularité mondiale. En améliorant la stabilité et la sécurité des voies, le système de fixation des rails E-clip prolonge la durée de vie de l'infrastructure ferroviaire et réduit la fréquence des réparations des voies.

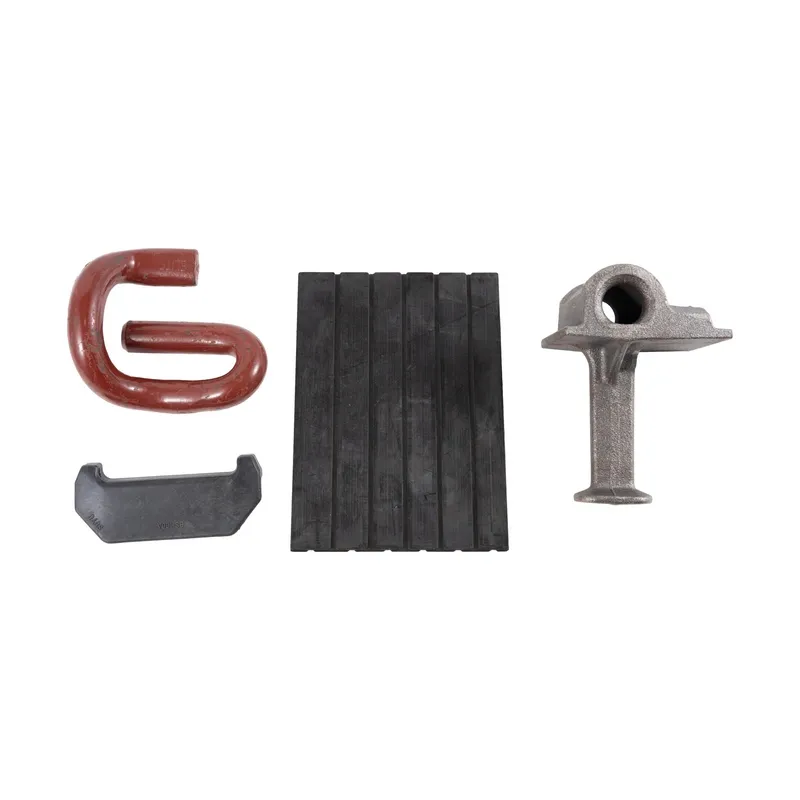

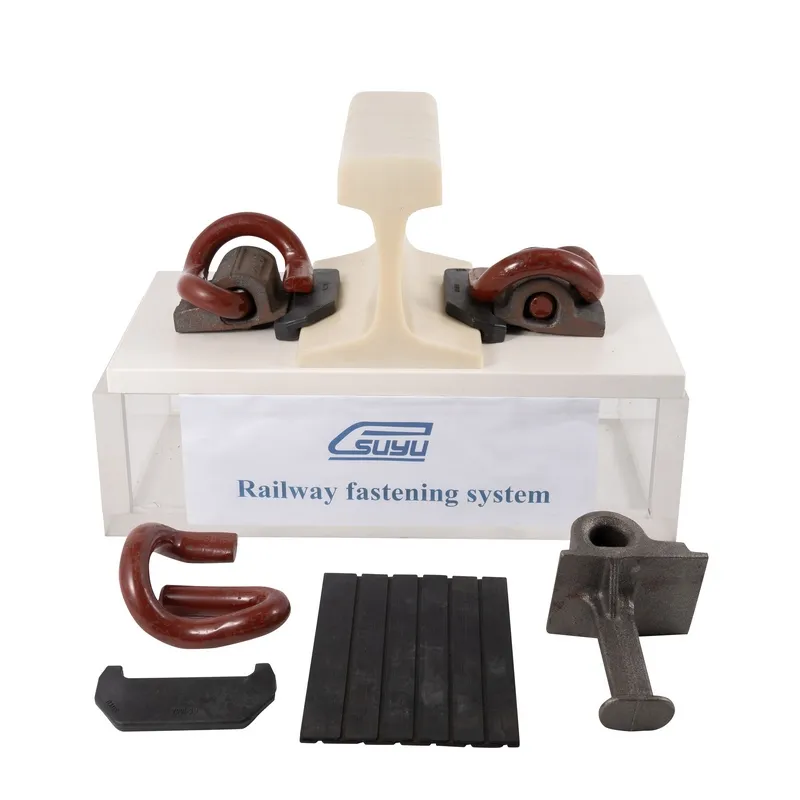

Le système complet de fixation E-clip pour chaque traverse se compose des composants suivants

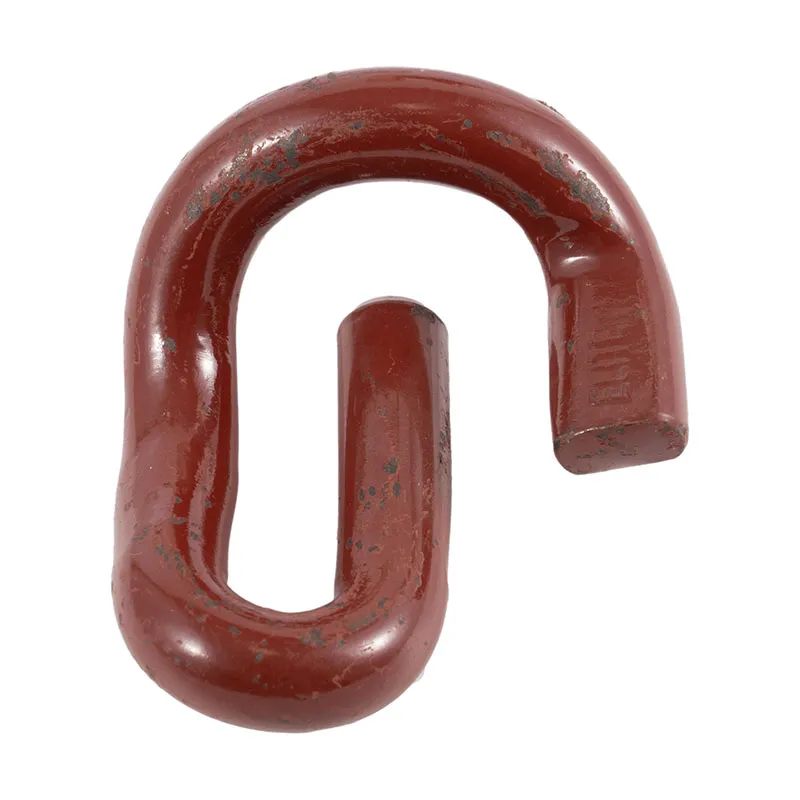

4 pièces E-clip

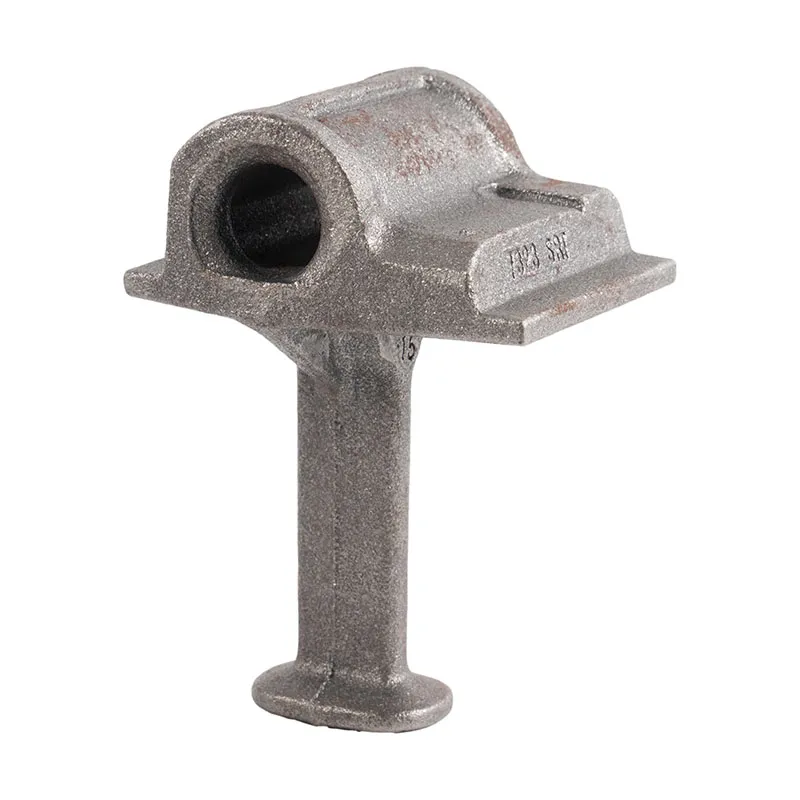

4 pièces Épaule

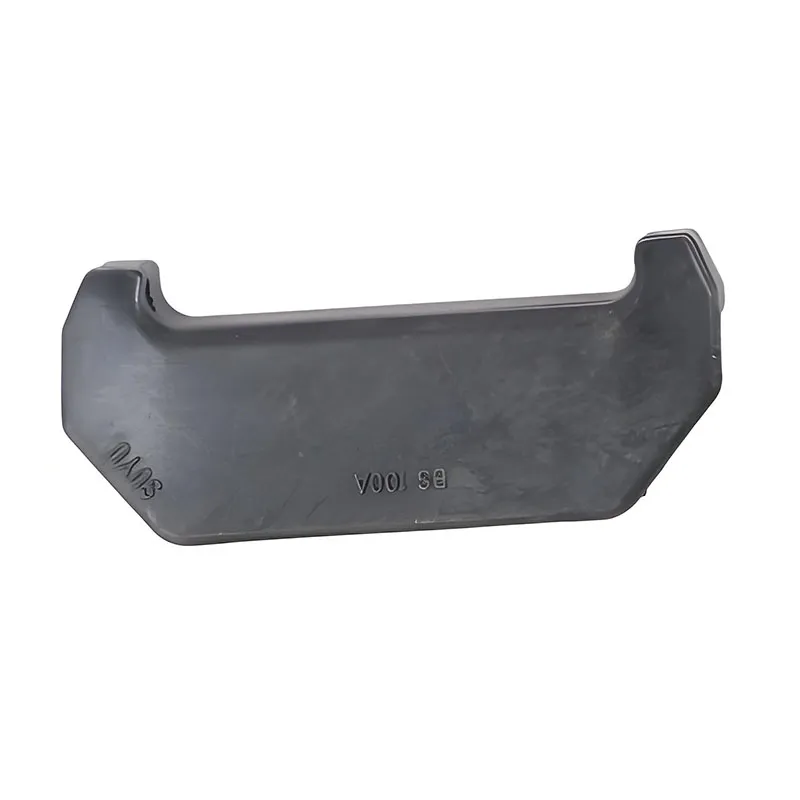

4 pcs Isolant

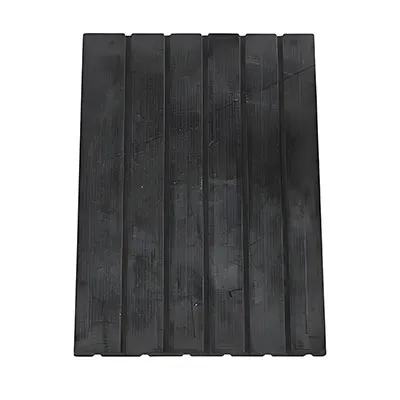

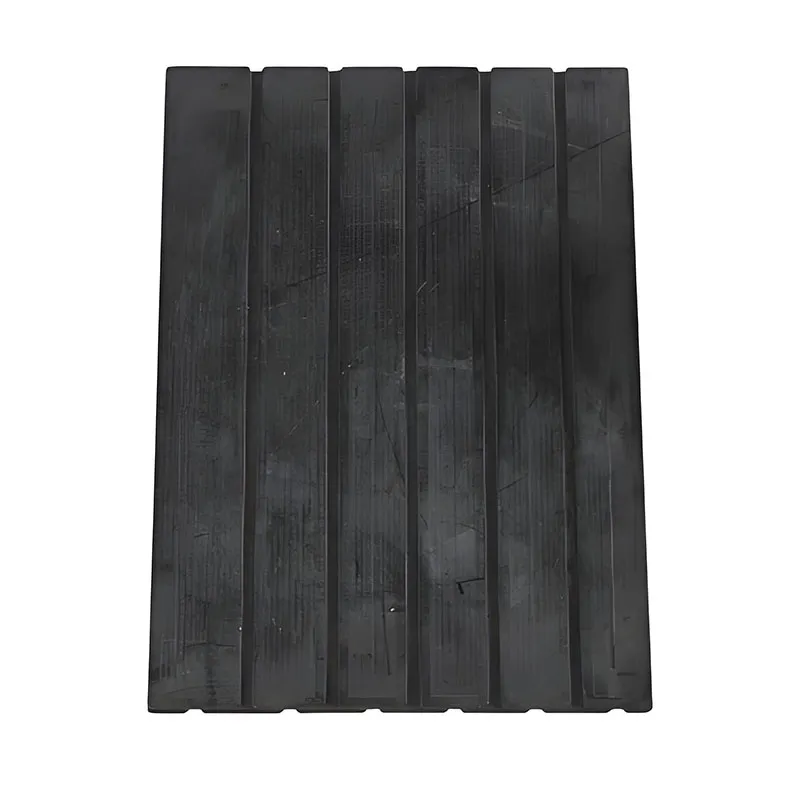

2 pcs Coussin de rail
| Article inclus | Quantité | Matériel | Taille | Remarque |
| 4 | 60Si2MnA, 60Si2CrA | Diamètre 16 mm, 18 mm ou 20 mm (E1809, E2006, E2007, E2009, etc. | Dureté : 44-48HRC | |
| Cadre de charge : Dia.16mm : 500-700kgf ; Diamètre 18 mm : 750-900 kgf ; Dia.20mm : 1100-1400kgf | ||||
| Durée de vie en fatigue : 5 millions de cycles sans rupture | ||||
| Norme : DIN17221, BS970, GB/T1222 | ||||
| 4 | QT500-7, QT450-10 | Pour UIC54, UIC60, 115RE, BS80lbs, BS100lbs, rail de 50 kg, rail de 60 kg, etc. | Remarque : La dureté de l'E-clip est de 44-48HRC ; La charge d'orteil pour E-clip est de 500-700kgf (Dia.16mm) ; 750-900kgf (Dia.18mm) ; 1100-1400kgf (Dia.20mm) ; La durée de vie en fatigue de l'E-clip est de 5 millions de cycles sans casser DIN17221, BS970, GB / T1222 E-clip qualifié | |
| 2 | PEHD, caoutchouc ou EVA | |||
| 4 | Nylon 66 renforcé (PA66) |
Le système de fixation des rails à attache/clip Nabla est une solution couramment utilisée pour sécuriser les voies ferrées, composé de clips élastiques Nabla et de plaques de connexion qui relient les rails aux traverses.
Le système de fixation de rail à clip SKL est largement utilisé pour les voies ballastées et les traverses en béton.
Le système de fixation de rail de serrage KPO est une solution couramment utilisée pour sécuriser les voies ferrées. Il se compose de pinces KPO, de patins en fer et de boulons qui relient les rails aux traverses.
Le système de fixation de rail à attache Fist est développé à l'origine en Suède. Ce système de fixation de rail est largement utilisé en Afrique du Sud, au Zimbabwe, au Botswana, au Swaziland et en Namibie.
La demande pour ce système de fixation de rail à attache E-clip est de plus en plus populaire par rapport à d'autres fixations de rail dans l'industrie. Il est généralement pré-assemblé dans l'usine du producteur de traverses.
Notre système de fixation de rail de modèle W14HH haute qualité est destiné aux rails de transport lourd dont la charge maximale admissible par essieu est de 350 kN.
Le système de fixation W14 est conçu selon la norme EN13481-2, permettant une charge maximale par essieu de 260kN. Il peut être principalement utilisé pour les chemins de fer à grande vitesse et conventionnels avec des traverses en béton sur des voies ballastées.
Le système de fixation de rail W30 est largement utilisé sur les voies ballastées et les traverses en béton. Il fonctionne de manière fiable avec une usure minimale et nécessite un entretien minimal .
Le système de fixation de rail RNY est conçu pour être utilisé dans des projets ferroviaires à travers le Mexique et l'Amérique du Nord, en particulier pour sécuriser les rails 115RE sur les traverses en béton.
Le système de fixation de rail NY-ES est conçu pour les projets ferroviaires au Mexique et en Amérique du Nord, en particulier pour la fixation de rails 115RE sur des traverses en béton.
Le système de fixation de rail NY-GN est spécialement conçu pour les projets ferroviaires au Mexique et en Amérique du Nord, idéal pour sécuriser les rails 115RE sur des traverses en béton.
Le système de fixation de rail E-clip est une solution largement adoptée pour sécuriser les voies ferrées, avec des attaches E-clip ainsi que des patins en fer ou des raccords intégrés qui relient les rails aux traverses.
Besoin de solutions de fixation de rail fiables ? Contactez-nous dès aujourd'hui pour plus d'informations !
