Système de fixation de rail SKL
  • Système de fixation de rail SKL
  • Système de fixation de rail SKL
  • Système de fixation de rail SKL

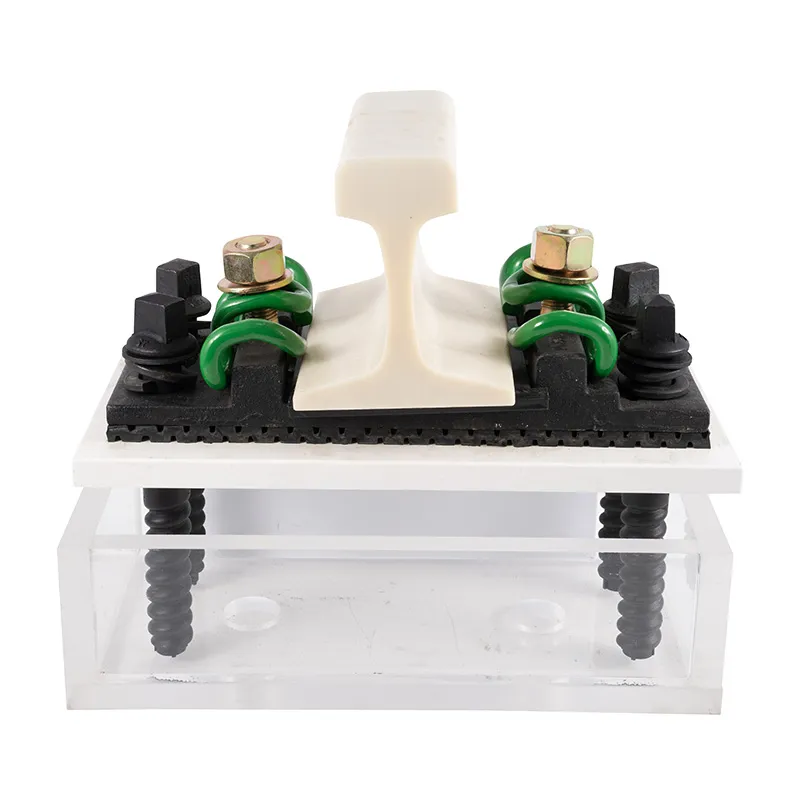

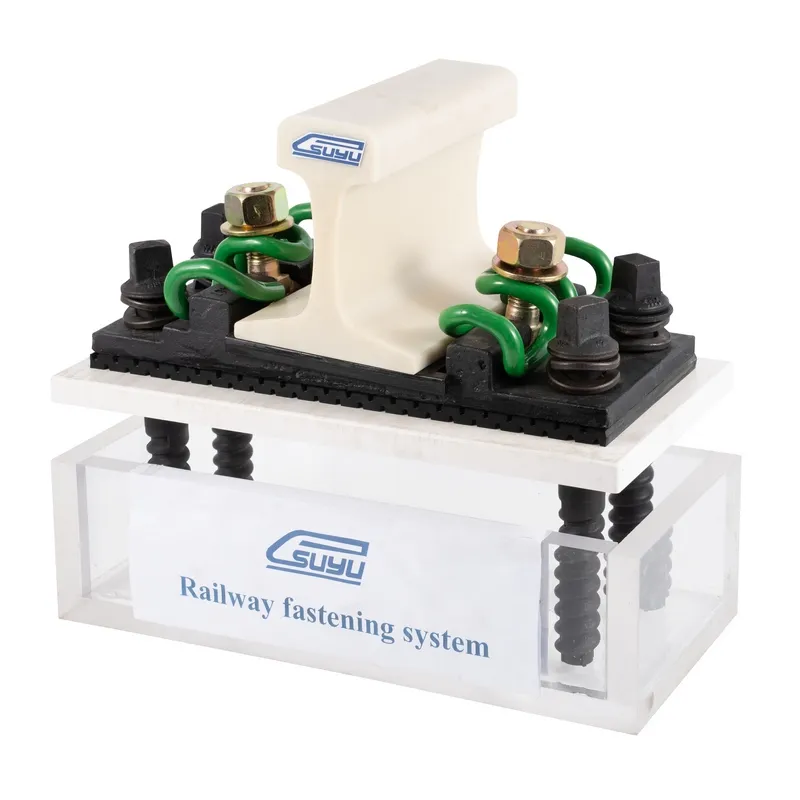

Système de fixation de rail SKL

Le système de fixation de rail à clip SKL est largement utilisé pour les voies ballastées et les traverses en béton. Connu pour son fonctionnement fiable, son usure minimale et ses faibles besoins d'entretien, le système SKL offre une solution à haute élasticité pour les chemins de fer conventionnels et à charges lourdes en raison de sa charge de pincement élevée, de sa résistance à la fatigue dynamique et de sa résistance au fluage des rails.

La conception du système de clips SKL garantit la durabilité et la stabilité dans des conditions de fonctionnement variables, ce qui le rend adapté à divers environnements ferroviaires. Sa capacité à gérer des charges élevées et des contraintes dynamiques améliore les performances globales et la longévité des chenilles. La structure simple de ce système de clip facilite l'installation et la maintenance, contribuant à son adoption généralisée dans le monde entier, avec une utilisation notable en Europe, en Asie centrale, au Moyen-Orient et en Asie du Sud-Est.

Demander un devis
Composants de fixation ferroviaire

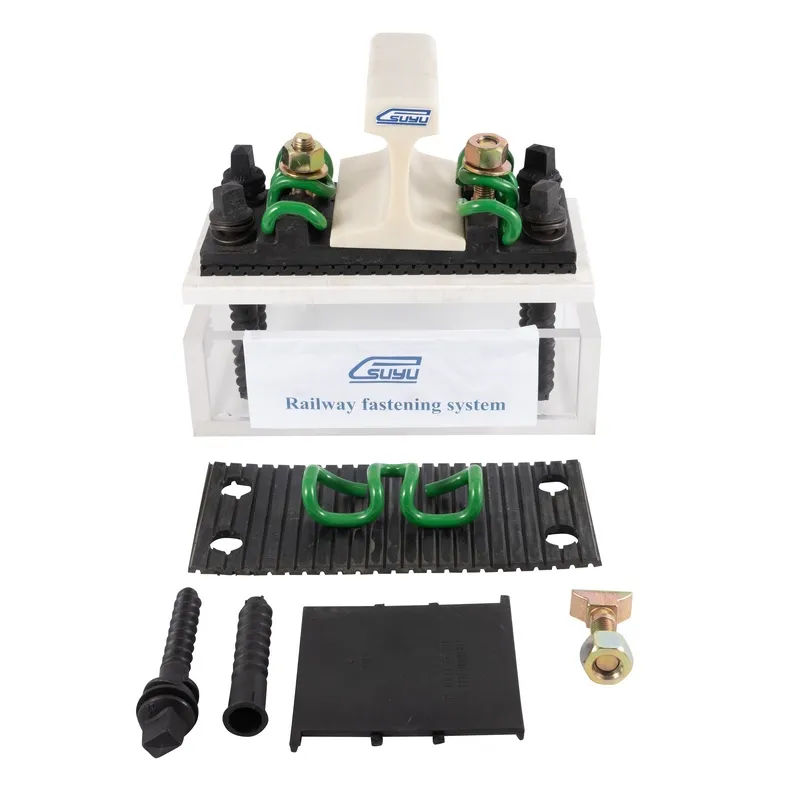

Le système de fixation SKL complet pour chaque traverse se compose des composants suivants

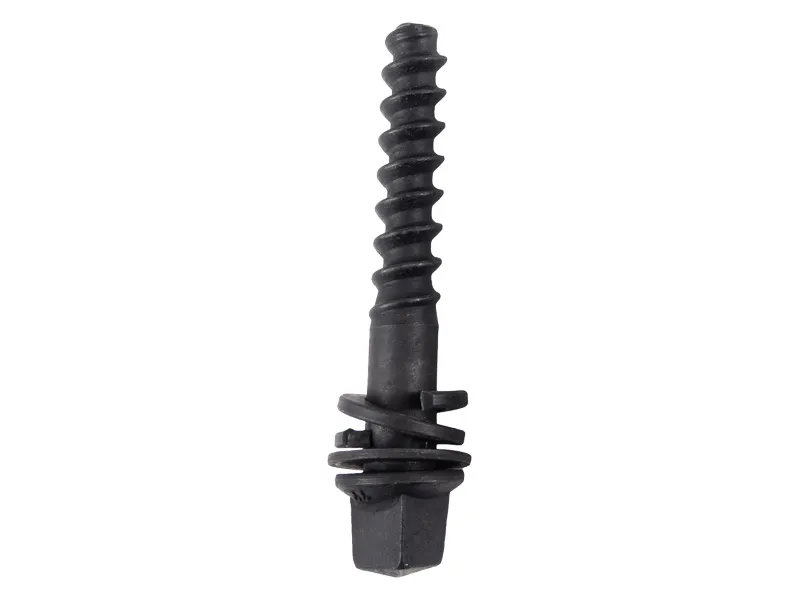

  • 4 pcs Pointe à vis
  • 4 pcs Rondelle élastique
  • 4 pcs Insert en béton / Cheville en plastique

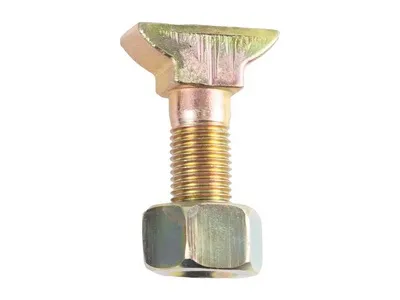

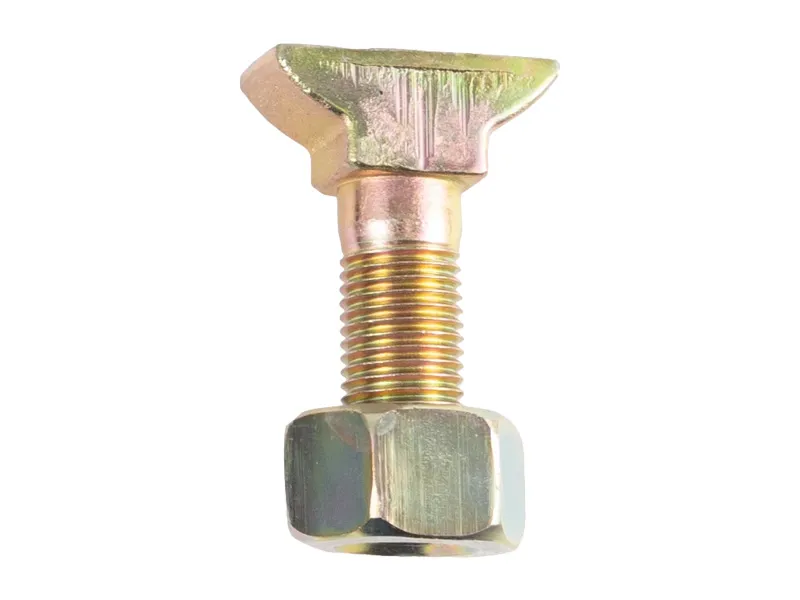

  • 4 pièces Boulon en T HS32/26-M22
  • 4 écrous M22
  • 4 pcs Rondelle plate
  • 4 clips de tension SKL3/12
  • 2pcs Plaque de guidage
  • 2 pcs Coussin de rail
  • 2 pcs Plaque de base
    1. Système de fixation de rails NY-GN
    1. Système de fixation de rails NY-GN
    1. Système de fixation de rails NY-GN
    1. Système de fixation de rails NY-GN
    1. Système de fixation de rails NY-GN
Paramètres techniques
Nom de la pièce Pièces requises Matériel Taille NOTE

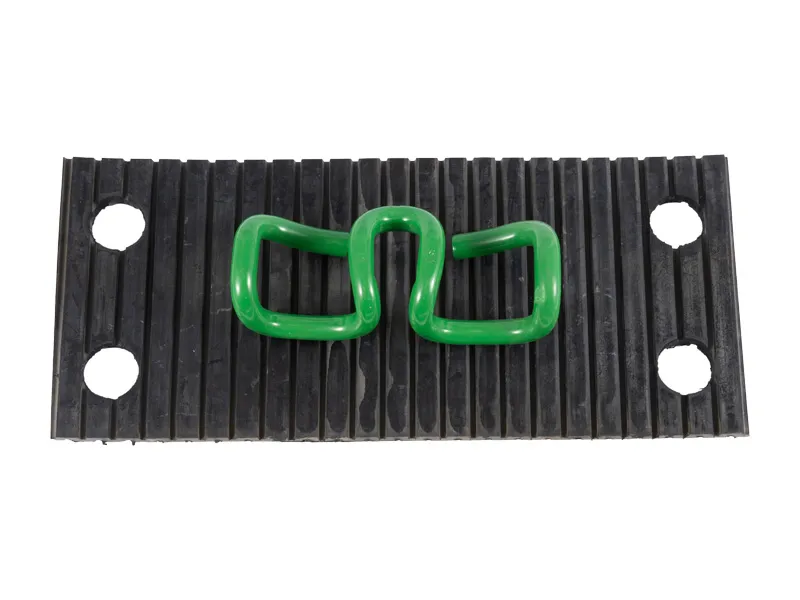

Clip de tension SKL 4 60Si2CrA, 60Si2CrA, 38Si7 skl1,skl3,skl12,skl14 Dureté : 42-47HRC 5 millions de cycles sans casser. Standard : DIN17221, GB/T1222

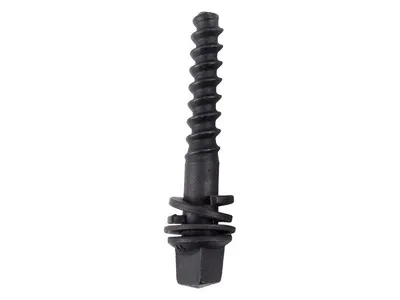

Pointe à vis Ss35 8 4.6e année : Q235 ; 5.6e année : 35# 8.8 : 45# M24×150mm Normes : ISO898-1, UIC864-1 et NF F500-50
Rondelle plate 4 Question n°235 Uls7 Standard: EN10025, EN10139

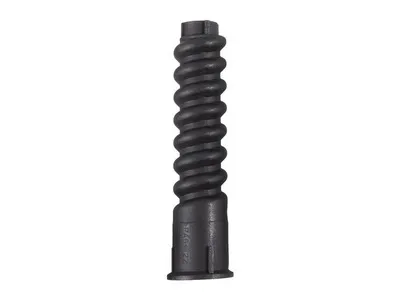

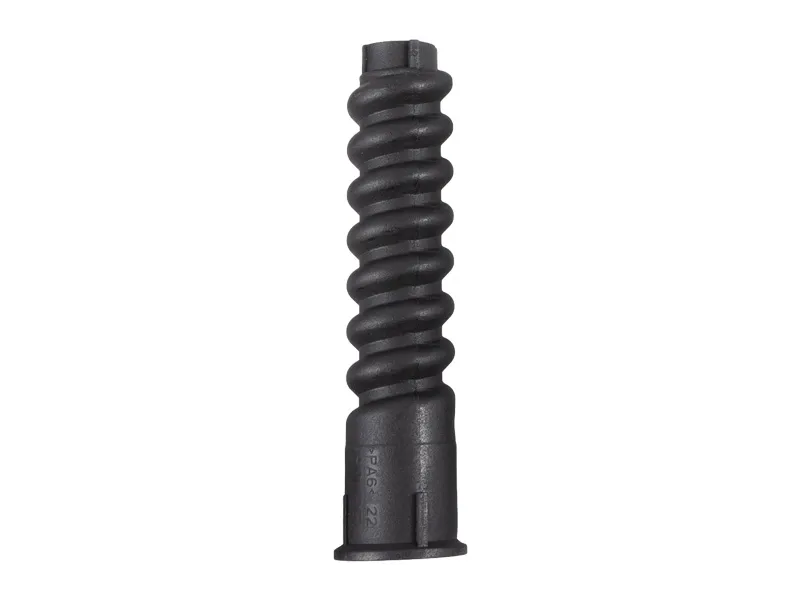

Cheville en plastique 8 PEHD, nylon 66 renforcé (PA66) Pour différentes tailles de pointes de vis À insérer dans une traverse en béton

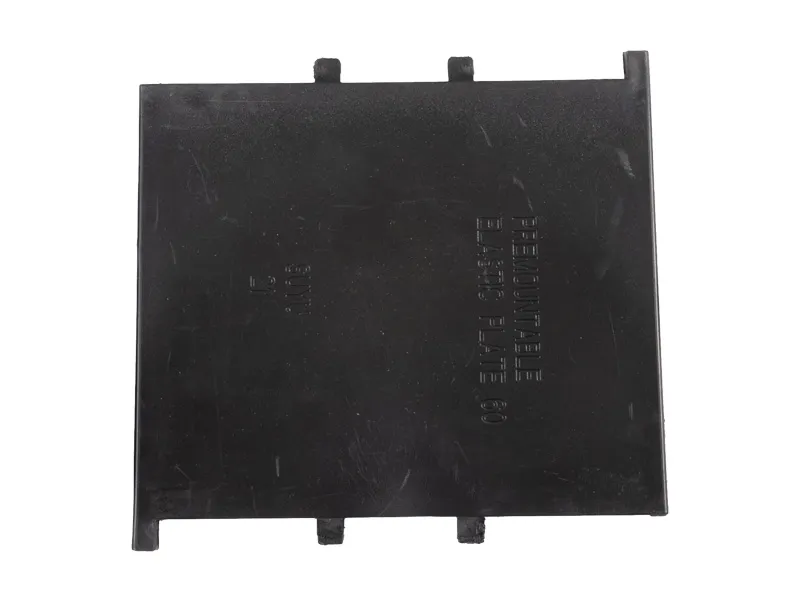

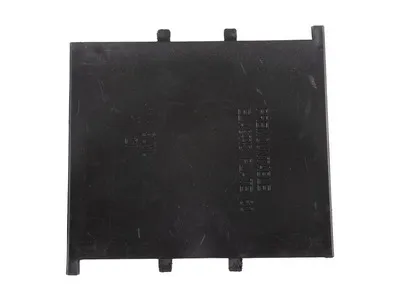

Plaque de guidage 2 Nylon 66 renforcé (PA66) UIC54, UIC60, rail de 50 kg, rail de 60 kg et autres tailles selon commande Produits personnalisés disponibles.
Coussin de rail 2 EVA, ou caoutchouc
