Système de fixation de rail Nabla
  • Système de fixation de rail Nabla
  • Système de fixation de rail Nabla
  • Système de fixation de rail Nabla

Système de fixation de rail Nabla

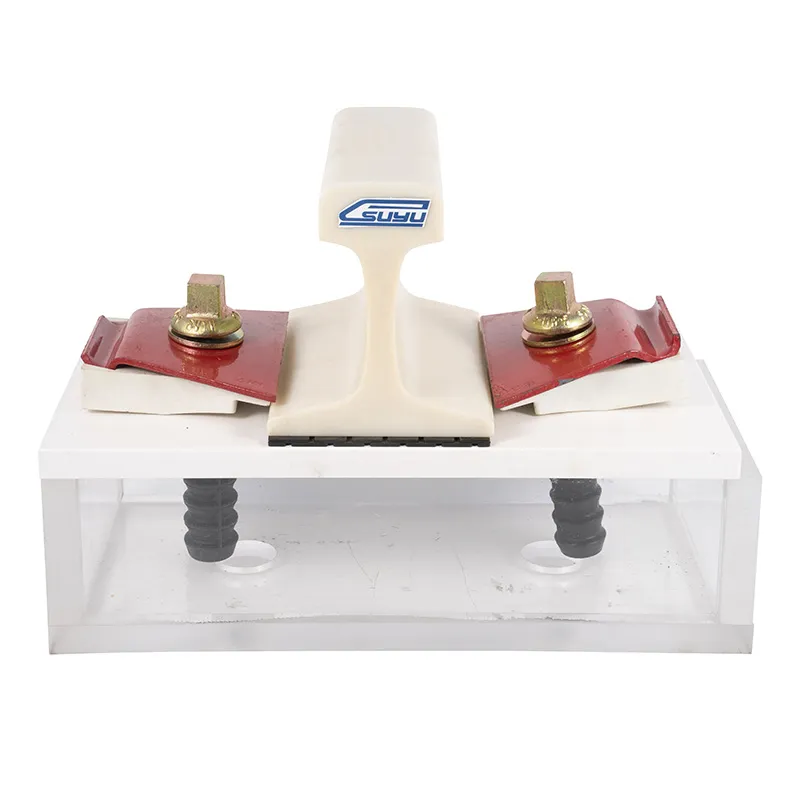

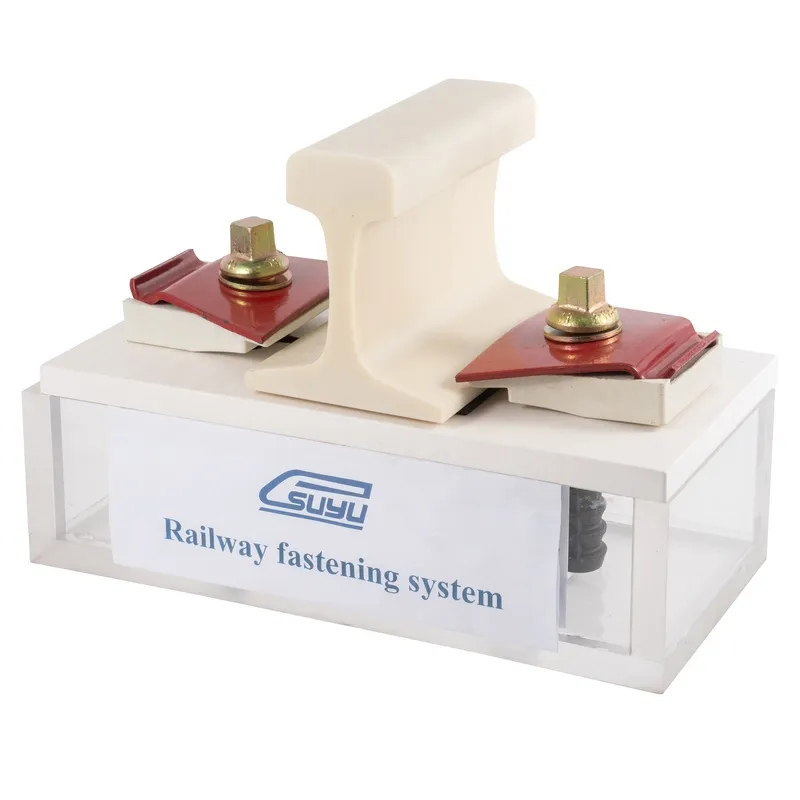

Le système de fixation des rails à attache/clip Nabla est une solution couramment utilisée pour sécuriser les voies ferrées, composé de clips élastiques Nabla et de plaques de connexion qui relient les rails aux traverses. Sa conception absorbe et disperse efficacement les vibrations et les forces de choc des opérations ferroviaires, garantissant que les rails restent fermement en place et empêchant le desserrage ou le mouvement des voies.

Le système Nabla crée une charge de pincement dynamiquement stable sur le rail lorsque l'écrou est serré, ce qui le rend adapté aux trains à grande vitesse, aux trains lourds et aux systèmes de transport urbain. Sa capacité à supporter des vibrations et des chocs importants le rend idéal pour les chemins de fer de passagers et de marchandises. Ces dernières années, il a également été largement utilisé dans les chemins de fer de transport de minerai en Afrique du Nord, démontrant sa polyvalence et sa fiabilité dans des conditions exigeantes. Les performances fiables du système contribuent à la stabilité et à la sécurité des voies, prolongeant la durée de vie de l'infrastructure ferroviaire et réduisant les besoins de maintenance.

Demander un devis
Composants de fixation ferroviaire

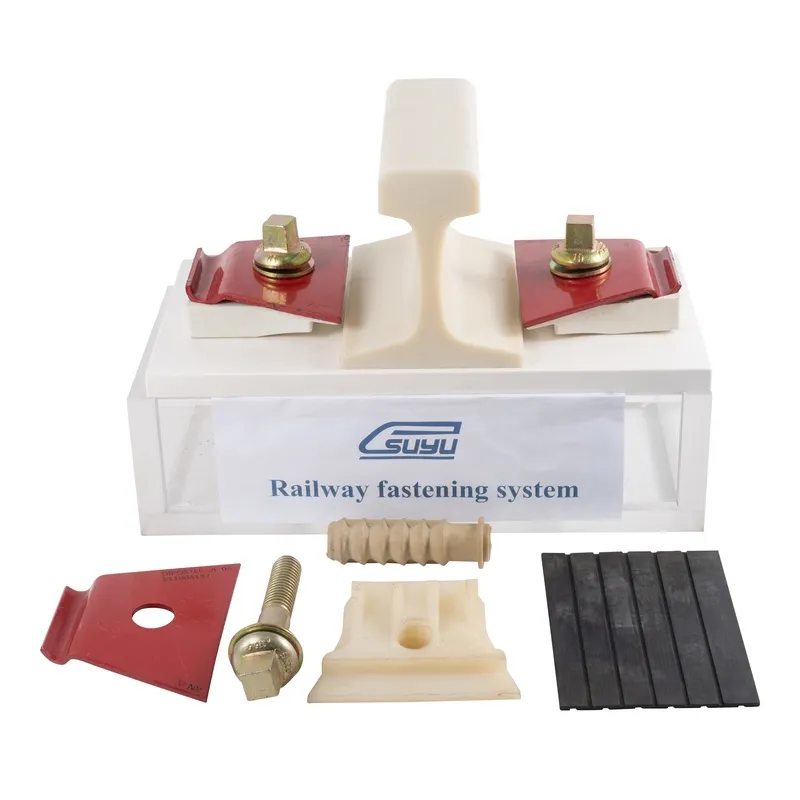

Le système de fixation complet Nabla pour chaque traverse se compose des composants suivants

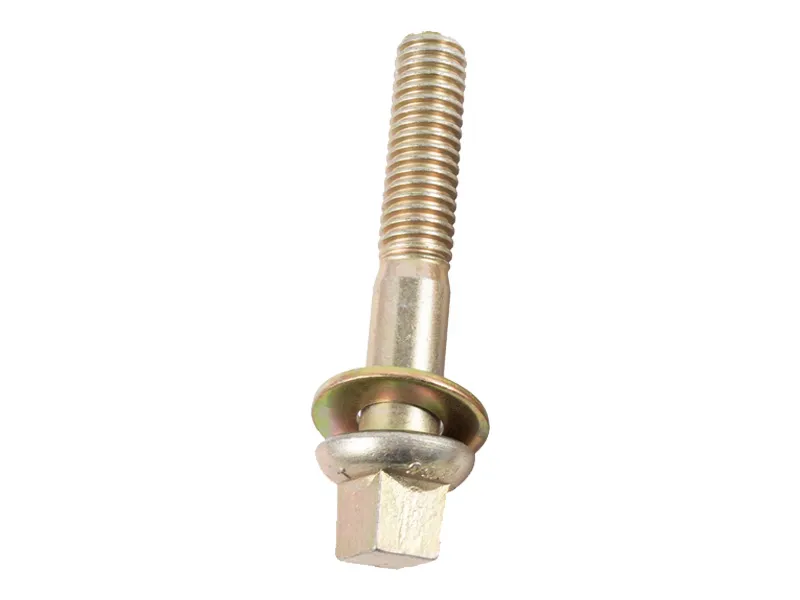

  • 4 vis d'ancrage
  • 4 pcs Rondelle de fixation à vis

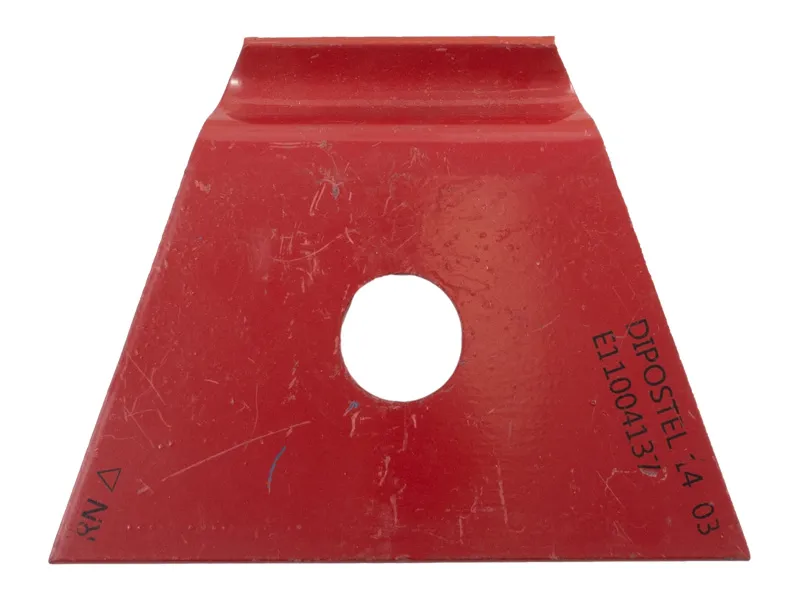

  • 4 pinces NABLA C1

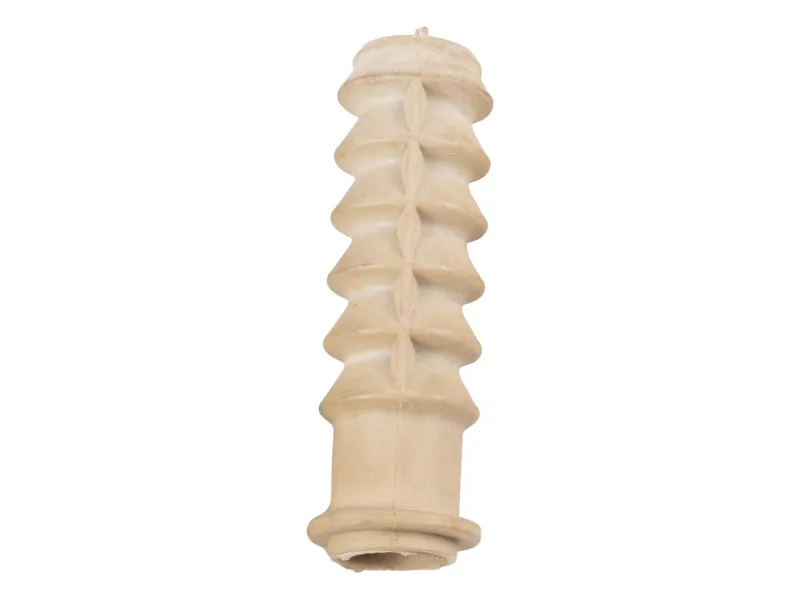

  • 4 pcs Insert à béton

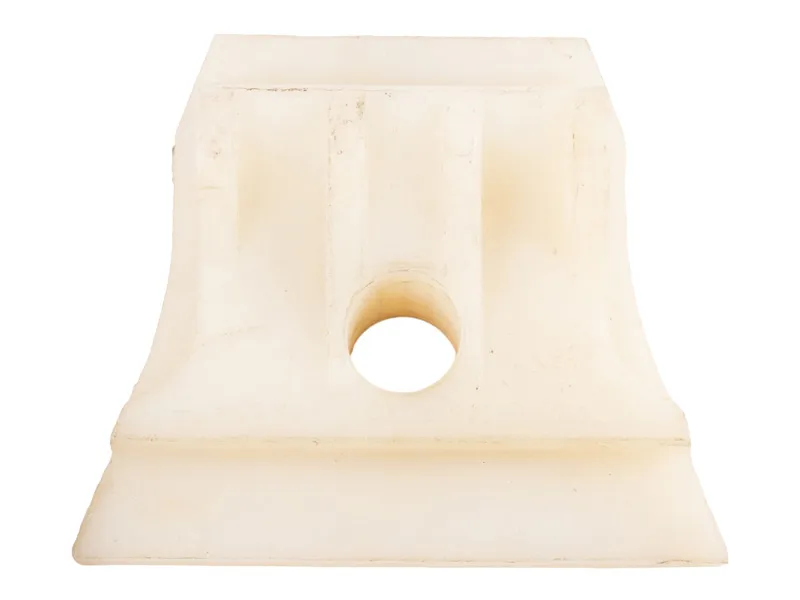

  • 4pcs Isolant No.08

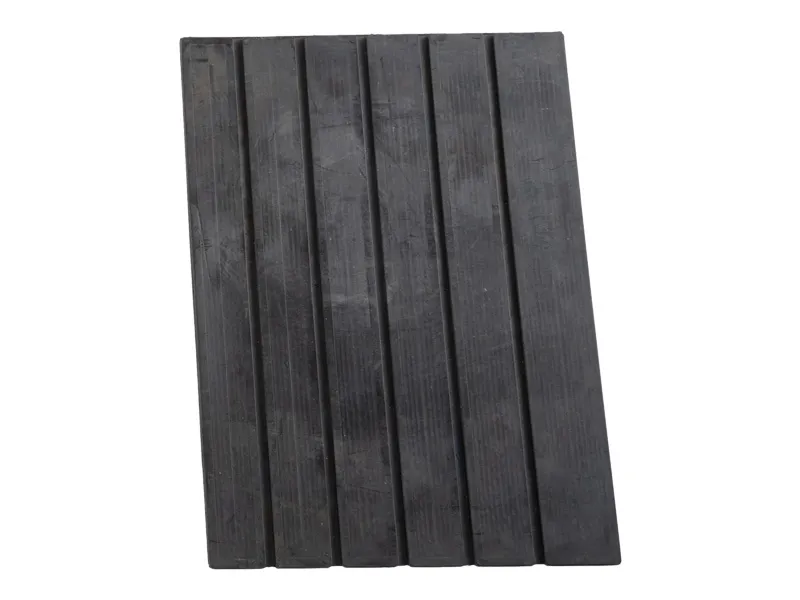

  • 2 pcs Coussin de rail
    1. Système de fixation de rail Nabla
    1. Système de fixation de rail Nabla
    1. Système de fixation de rail Nabla
    1. Système de fixation de rail Nabla
    1. Système de fixation de rail Nabla
Paramètres techniques
Nom de la pièce Pièces requises Matériel Taille Note
Attache/Clip Nabla 4 60Si2MnA, 60Si2CrA 4 mm ou 4,5 mm d'épaisseur 42-47HRC 3 millions de fois sans se casser ; Application pour différents types de rails
Isolant 4 Nylon 66 renforcé (PA66)   Densité : 1,3-1,45 g / cm3 Résistance à la traction : ≥170Mpa Allongement : ≤4,4 % Résistance à la flexion : ≥250Mpa Résistance aux chocs (pas d'espace) : ≥80KJ / m2 Point de fusion : 250-270°C Résistance à l'insultion : ≥1X108Ω Teneur en fibre de verre : 30-35% Dureté : ≥110HRR
Pointe à vis 4 Niveau5.6:35# UIC54, UIC60, 50kg de rail, 60kg de rail Résistance à la traction : ≥500Mpa Limite d'élasticité : ≥300Mpa Allongement :≥20% Pliage à froid : 90 degrés sans fissure
Rondelle élastique 4 ML08AI 18,25 x 34 x 78 mm Composition chimique (%) : C :0.05-0.10, Mn :0.30-0.60, Si :≤0.1, Cr :≤0.2, P :≤0.035, S :≤0.035
